起重機車輪軸加裝編碼器的方法與要點

在現代工業領域，起重機作為重型物料搬運的主力軍，其運行精度和安全性至關重要。為了實現對起重機車輪轉動的實時監測和記錄，提高起重機的檢測和控制精度，加裝編碼器成為了一項重要的技術改進措施。本文將詳細介紹起重機車輪軸加裝編碼器的原理、選擇、安裝方法以及接線方法，以期為相關技術人員提供參考。

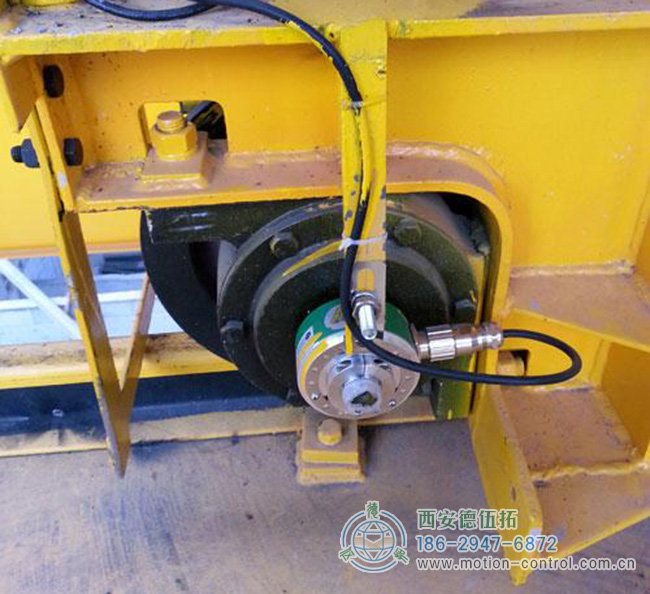

起重機車輪軸加裝編碼器的照片

起重機車輪軸加裝編碼器的原理

起重機車輪軸加裝編碼器的核心原理是利用感應式編碼器來測量車輪的轉速和轉角。編碼器通過內部的感應元件，將車輪軸的旋轉運動轉化為脈沖信號。這些脈沖信號隨后被傳輸給起重機的控制系統，控制系統通過對這些信號的處理和分析，可以精確掌握車輪的轉動情況，從而實現對起重機的精確控制。

起重機車輪軸加裝編碼器的選擇

在選擇起重機車輪軸加裝編碼器時，需綜合考慮以下因素：

測量精度：編碼器的精度直接決定了測量的準確性。對于需要高精度控制的起重機，應選擇高精度的編碼器。
使用環境：起重機的工作環境通常較為惡劣，因此編碼器的防護等級需滿足相應的要求。特別是在潮濕、多塵或存在腐蝕性氣體的環境中，應選擇具有高防護等級的編碼器。
安裝方式：編碼器的安裝方式需與車輪軸的安裝方式相匹配。常見的安裝方式有夾緊式和壓裝式兩種。夾緊式安裝適用于軸徑較小或需要快速安裝的場景，而壓裝式安裝則適用于軸徑較大或需要更高穩定性的場景。
起重機車輪軸加裝編碼器的安裝方法
夾緊式安裝：
首先，將編碼器的固定架安裝在車輪軸上，確保固定架的位置準確且牢固。
然后，將編碼器緊固在固定架上，確保編碼器與車輪軸之間的間隙適當，避免產生過大的摩擦或振動。
壓裝式安裝：
在車輪軸上安裝一個拓寬套，拓寬套的內徑應與車輪軸的直徑相匹配。
將編碼器放入拓寬套中，并適當調整編碼器的位置，確保編碼器的感應元件與車輪軸的旋轉部分對齊。
使用專用的壓裝工具將拓寬套壓裝在車輪軸上，確保編碼器與車輪軸之間的連接牢固可靠。

起重機車輪軸加裝編碼器的接線方法

編碼器的接線方法需與起重機的控制系統相匹配。通常，編碼器的輸出信號為AB相位差的脈沖信號。為了將這些信號轉化為控制系統可識別的數字量信號，需要使用編碼器接口板。

將編碼器的輸出線連接到編碼器接口板的輸入端，確保連接牢固且正確。
編碼器接口板將接收到的脈沖信號進行轉化和處理，然后輸出為控制系統可識別的數字量信號。
將編碼器接口板的輸出線連接到控制系統的輸入端，完成編碼器的接線工作。

起重機車輪軸加裝編碼器可以實現對車輪轉動過程的實時監測和記錄，提高起重機的檢測和控制精度。在加裝編碼器時，需綜合考慮測量精度、使用環境和安裝方式等因素，選擇合適的編碼器型號和安裝方式。同時，正確的接線方法也是確保編碼器正常工作的重要一環。通過合理的選擇和安裝，以及正確的接線方法，可以確保編碼器的測量精度和可靠性，達到預期的效果。
