旋轉編碼器引腳您了解過嗎？

近年來，隨著儀器的快速發展，編碼器在生產中發揮了重要作用，在市場上的應用比例相對較高。許多初學者朋友想了解引腳、引腳功能、引腳作用以及引腳接線等相關主題。今天西安德伍拓自動化技術人員帶大家一起來學習如何識別編碼器引腳？希望它能幫助到大家！

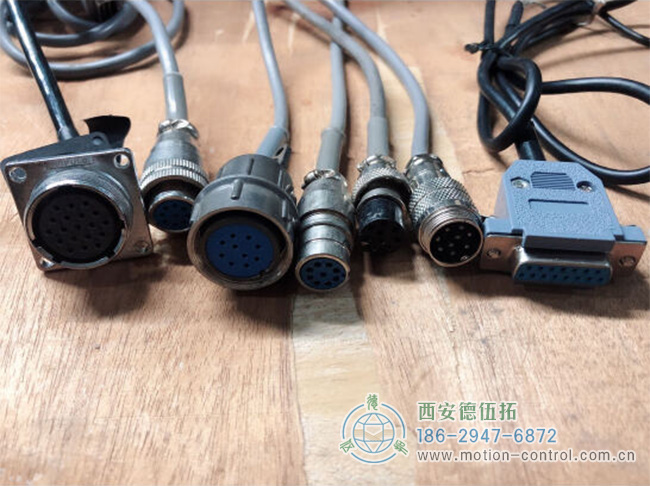

編碼器引腳的定義

編碼器的信號輸出包括正弦波、方波、集電極開路、推挽和其他形狀。

編碼器有5條線，其中3條是脈沖輸出線，1條是COM連接線，1根是電源線（OC門輸出型）。

編碼器的電源可以是外部電源，也可以直接使用PLC的DC24V電源。

電源的“-”端應連接到編碼器的COM端，“+”端應與編碼器的電源端相連。

編碼器的COM端連接到PLC的輸入COM端。A、B和Z雙相脈沖輸出線直接連接到PLC的輸入端。A和B是具有90度差的脈沖。編碼器每旋轉一圈，Z相信號只有一個脈沖，通常用作零點的參考。連接時，請注意PLC輸入的響應時間。

編碼器引腳的功能

編碼器有5條線，其中3條是脈沖輸出線，1條是COM連接線，1根是電源線（OC門輸出型）。

絕對式編碼器有三個或五個引腳，絕對式編碼器引腳的活動件通常位于兩個固定件之間。基于絕對值編碼器的外部特性，很容易找到運動件。

增量編碼器的每個位置對應一個特定的數字代碼，因此其顯示僅與測量的開始和結束位置有關，而與測量的中間過程無關。

電線定位器是一種將信號或數據轉換為可用于通信、傳輸和存儲的可用形式，并將角位移或線性位移轉換為電信號的設備。前者稱為代碼盤，后者稱為代碼標尺。

防水編碼器是一種將信號或數據轉換為可用于通信、傳輸和存儲的可用形式，并將角位移或線性位移轉換為電信號的設備。前者稱為代碼盤，后者稱為代碼標尺。

編碼器引腳的檢測

以絕對值編碼器引腳測試為例，可以使用萬用表（用途：測量電壓、電流和電阻）測量絕對值編碼器的電阻值，以進一步確認絕對值編碼器引腳是否測試正確。

檢測編碼器引腳的具體步驟：

首先將萬用表的紅色和黑色探針連接到絕對值編碼器的任意兩個引腳，然后手動調整絕對值編碼器手柄，查看電阻值是否發生變化。

其次，用連接的引腳更換其中一個探針，然后調整絕對值編碼器手柄，同時觀察電阻值是否變化。

比較兩個測量值之間的電阻值表明，一個測量值中的電阻值沒有變化，萬用表的紅色和黑色導線連接到固定引腳，而另一個引腳是移動引腳。

一些絕對值編碼器有一個活動銷和兩個固定銷以及一個外殼接地銷。在這一點上，絕對值編碼器引腳直接連接到金屬外殼，并且通?？梢耘c絕對值編碼器外殼直接區分。如果無法從外觀上區分，可以使用萬用表測量每個絕對值編碼器引腳與金屬外殼之間的電阻。
