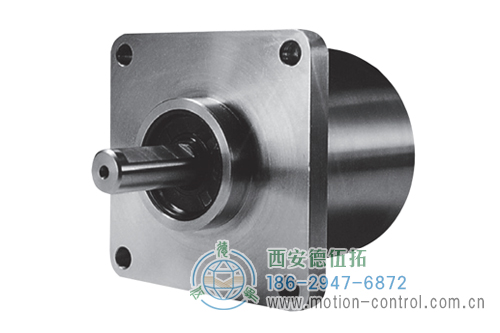

AC59_BiSS/SSI光電絕對值通用編碼器
工業不銹鋼型絕對值編碼器
防護等級：IP67
高抗腐蝕性
分辨率可達29位（單圈17位，多圈12位）
電纜輸出
設計堅固緊湊
應用場合：食品和食品包裝機、船舶設備（例如：起重機，絞盤，電纜敷設船）、近海應用。


絕對值型不銹鋼編碼器有AC59和AC61兩種類型：
AC59：冷拉不銹鋼外殼，只有電纜輸出，不能訪問控制元件。
AC61：機加工外殼，有電纜或總線接線盒、可以訪問控制元件（DIP開關，復位開關）

AC59_BiSS/SSI光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：9.52mm/10mm
脈沖數或分辨率：多圈12位，單圈可達17位
防護等級：IP67
最高轉速：10,000 RPM

AC59_BiSS/SSI光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：9.52mm/10mm（實心軸）
最大轉速：6000 RPM（連續），10000（短時）

AC59_BiSS/SSI光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V
典型空載電流：50mA（單圈）/100mA（多圈）

AC59_BiSS/SSI光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+100°C
儲存溫度：-40°C~+85°C

AC59_BiSS/SSI光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	9.52/10mm(實心軸)
法蘭(外殼的安裝)	方形法蘭63.5×63.5mm
軸端的防護等級(EB 60529)	IP67
外殼的防護等級(EB 60529)	IP67
最高轉速	短時：10000rpm，連續：6000rpm
典型啟動轉矩	≤1Ncm
轉動慣量	約20gcm2
軸載，軸向/徑向	40N/60N
抗振動(DIN EN 60068-2-6)	100m/s2(10`500Hz)
抗沖擊(DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃`+100℃
存儲溫度	-40℃`+85℃
材料(軸/外殼)	不銹鋼
重量	帶1.5m電纜大約700g
連接	電纜，軸向或徑向

技術數據（電氣）

電源電壓	直流5V±10% 或 直流10`30V
典型空載電流	50mA(單圈)，100mA(多圈)
單圈分辨率	10`17位，格雷余碼：360，720分辨率
多圈分辨率	12位
輸出編碼	二進制、格雷碼
驅動	時鐘和數據/RS422
線性	±1/2LSB(±1LSB，分辨率＞13位時適用)
增量信號	正弦 - 余弦 1Vpp
脈沖數	2048
3dB極限頻率	500kHz
絕對精度	±35"
重復精度	±7"
參數設置	編碼類型、旋轉方向、警告、報警
控制輸入	方向
復位鍵	可通過參數設置為無效
報警輸出	報警位(SSI可選) 警告位和報警位(BiSS)
LED狀態指示燈	綠色=正常(OK)；紅色=報警

SSI推薦數據傳輸速率
最大數據傳輸率取決于電纜長度。
用于時鐘/時鐘和數據/數據，請使用雙絞線。使用屏蔽電纜。

電纜長度	頻率
＜50mm	＜400kHz
＜100mm	＜300kHz
＜200mm	＜200kHz
＜400mm	＜100kHz

數據格式 單圈

分辨率	數據位
	T1...T9	T10	T11	T12	T13	T14	T15	T16	T17	T18	T19
9位1	S8...S0	0	0	0	0	0	W2
10位1	S9...S1	S0	0	0	0	0	W2
11位1	S10...S2	S1	S0	0	0	0	W2
12位1	S11...S3	S2	S1	S0	0	0	W2
13位1	S12...S4	S3	S2	S1	S0	0	W2
14位1	S13...S5	S4	S3	S2	S1	S0	0	W2			W2
15位1	S14...S6	S5	S4	S3	S2	S1	S0	0	0	0	W2
16位1	S15...S7	S6	S5	S4	S3	S2	S1	S0	0	0	W2
17位1	S16...S8	S7	S6	S5	S4	S3	S2	S1	S0	0

9位和13位數據格式示例，附可選報警位和校驗位。

分辨率	數據位
	T1...T9	T10	T11	T12	T13	T14	T15	T16	T17	T18	T19
9位+P3	S8...S0	0	0	0	P	0	W2
9位+A4	S8...S0	0	0	0	A	0	W2
9位+P3+A4	S8...S0	0	0	0	A	P	0	W2
9位+P3	S12...S4	S3	S2	S1	S0	P	0	W2
9位+A4	S12...S4	S3	S2	S1	S0	A	0	W2
9位+P3+A4	S12...S4	S3	S2	S1	S0	A	P	0	W2

數據格式 多圈

分辨率	數據位
	T1...T12	T13...T23	T24	T25	T26	T27
24位1	M11...M0	S11...S1	S0	0	W2
25位1	M11...M0	S12...S2	S1	S0	0	W2
26位1	M11...M0	S13...S3	S2	S1	S0	0	W2
27位1	M11...M0	S14...S4	S3	S2	S1	S0	0	0	0	W2
28位1	M11...M0	S15...S5	S4	S3	S2	S1	S0	0	0	W2
29位1	M11...M0	S16...S6	S5	S4	S3	S2	S1	S0	0	W2
24位數據格式示例，附可選報警位和校驗位
9位+P3	M11...M0	S12...S2	S1	S0	P	0	W2
9位+A4	M11...M0	S12...S2	S1	S0	A	0	W2
9位+P3+A4	M11...M0	S12...S2	S1	S0	P	A	0	W2

S0`S16 單圈分辨率的數據位
M0`M11 圈數(限多圈)數據位
¹選項 (奇偶校驗位、報警和校驗位、零位)按要求選定
²W：用于多重啟動，從這個數據位開始數據重復
³校驗位：偶校驗(檢驗位擴展數據位為有偶數個顯示為1的位)(可選項)
⁴報警位：當溫度過高、過低、碼盤破損和LED故障時，被設置為"1"。

同步串行傳輸(SSI)
編碼器數據的同步讀出是根據SSI計數部分給出的時鐘頻率進行的。
時鐘頻率取決于編碼器類型（單圈還是多圈)和規定的專用位配置。
為了多重轉換（存儲值被多次成功讀出）必須保持每次轉換需要的固定時鐘頻率（單圈13位需要14個時鐘，多圈25位需要26個時鐘)。在空閑位置,當最后一個時鐘刷走過30微秒以上時，數據輸出為邏輯"1"。
第一個時鐘下降沿觸發編碼器數據和特殊位被加載到編碼器數據接口的移位寄存器。
隨著每個上升沿，從MSB開始依次讀出數據位。
在數據傳輸最后，數據輸出設置為邏輯"O”持續約20微秒。如果在此20微秒內下一個時鐘刷到達編碼器數據接口，則已傳輸?shù)臄?shù)據再讀一遍。多次傳輸相同的數據可能被認為是傳輸錯誤。
在20微秒之后數據輸出達到空閑位置，即邏輯"1"。隨后可以讀出新的編碼器數據。

電氣連接12腳/電纜 接口BI，SB，SG

電纜	信號
棕色3	0V(電源電壓)
粉色	數據
黃色	時鐘
	懸空
藍色	方向1
紅色	懸空
紫色	懸空
白色3	直流V/10V`30V
	懸空
灰色	數據
綠色	時鐘
黑色	0V-信號輸出2

¹ 方向：+U_B或懸空=順時針旋轉編碼值遞增
0V=順時針旋轉編碼值遞減
² 連接到編碼器的0V端子，需要時可以使用這個端子將方向信號置為"0V"
³ 僅使用細導線(φ=0.14mm)

電氣連接12腳/電纜 接口SC，BC

電纜	信號
棕色3	0V(電源電壓)
粉色	數據
黃色	時鐘
白色/綠色	A+
藍色	方向1
紅色/藍色	B+
棕色/綠色	A-
白色2	直流5V/10V`30V
灰色/粉色	B-
灰色	數據
綠色	時鐘
黑色	感應

¹ 方向：+U_B或懸空=順時針旋轉編碼值遞增
0V=順時針旋轉編碼值遞減
² 僅使用細導線(φ=0.14mm)

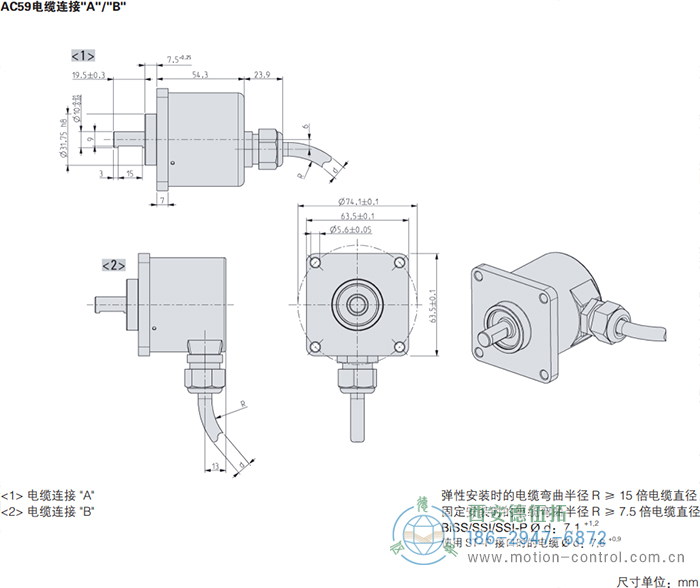

AC59_BiSS/SSI光電絕對值通用編碼器外形及安裝尺寸

AC59_BiSS/SSI光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC59_BiSS/SSI光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率1,2	電源電壓	法蘭、防護等級、軸徑	輸出	連接
□	/□	□	□	□	□
AC 59	0010 10位單圈 0012 12位單圈 0013 13位單圈 0014 14位單圈 0017 17位單圈 0360 360分辨率單圈 0720 720分辨率單圈 1212 12位多圈＋12位單圈 1213 12位多圈＋13位單圈 1214 12位多圈＋14位單圈 1217 12位多圈＋17位單圈	A 直流 5V E 直流 10V`30V	0.72 方形法蘭，IP67,10 x 19.5mm Q.76 方形法蘭，IP67,9.52x19.5mm	BI BiSS-B BC BiSS(+SinCos 1Vpp) SB SSI二進制 SG SSI格雷碼 BC SSI格雷碼(+SinCos 1Vpp)	A 電纜,軸向 B 電纜,徑向

¹ 分辨率360增量單圈的偏置值是76(值的范圍：76...435)
² 分辨率720增量單圈的偏置值是152(值的范圍：152...871)

訂購信息 可選電纜長度
電纜輸出的類型（連接A,B，E,F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度，請增加單獨的代碼到你的訂購代碼后面。對于電纜末端帶不同連接器的情況，請在電纜輸出方向和連接器代碼中間增加電纜長度代碼。應要求可提供更多的電纜長度。

代碼	電纜長度
無代碼	1.5 m
-D0	3 m
-F0	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
