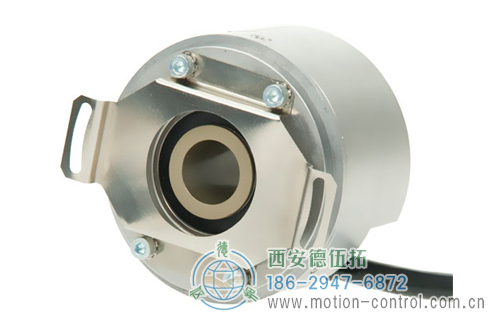

RI64光電增量輕載編碼器
空心軸和軸套設計，通孔軸和軸套型軸徑可達16 mm
堅固的設計
抗沖擊、振動性能高
絕緣軸套 － 防止從大功率電機軸傳導過來的軸電流
脈沖數可達4096ppr
工作溫度：-40~+100℃
防護等級IP67，16mm也適用
應用：異步電機反饋，工業應用，冶金紡織，工程機械，港口機械，印刷，包裝，紡織。
脈沖數：1000/1024/2000/2048/4096


RI64光電增量輕載編碼器產品規格
外徑：63mm
軸徑或孔徑：10mm / 12mm / 14mm / 15mm / 16mm
脈沖數或分辨率：1000~4096
防護等級：IP64/IP67
最高轉速：6,000 RPM(通孔); 12,000 RPM(軸套)

RI64光電增量輕載編碼器機械特性
軸徑：10,12,14,15,16mm
最大機械轉速：6000 RPM（空心軸），12000 RPM（軸套型）

RI64光電增量輕載編碼器電氣特性
電源電壓：DC 5V±10% 或 DC 5-26V

RI64光電增量輕載編碼器環境特性
防護等級： IP64/IP67
工作溫度：-40℃- +100℃
存儲溫度：-40℃- +100℃

全球編碼器行業的著名品牌，丹納赫Hengstler公司(亨士樂)推出新一代增量型編碼器RI64。相對于傳統編碼器，RI64在光電模塊，軸承裝配，簡化 PCB，密封外殼和不破碎碼盤等方面采用一系列革命性技術，減少了器件構成，從而大幅降低了故障率，使其成為工業電機空心軸編碼器的優秀解決方案。
RI64采用高分辨率的不破碎碼盤 (聚酯薄膜) ，提高堅固性和可靠性；大空氣間隙，允許更大的軸向竄動，碼盤和掩膜距離是正常值4倍，即使在高振動環境下，也能保證可靠和穩定的輸出信號；重載PCB設計，允許更大的抗沖擊和振動；光電Asic技術，高精度 & 碼盤分辨率，正交相位、空氣間隙、對稱性和相位無需手動調整；軸承裝配，減少跳動。此外，RI64在密封，電氣隔離，機械設計等方面，也都進行了重大革新，以更便捷的安裝方式，提供即插即用解決方案。

RI64光電增量輕載編碼器技術參數

技術數據（機械）

外徑	63mm(含蓋板)
安裝厚度	54mm
軸徑	10mm/12mm/14mm/15mm/16mm
法蘭 (外殼的安裝)	彈簧片
軸的安裝	前夾緊環，后夾緊環
防護等級 (EN 60529)	IP64或IP67
配套軸的徑向跳動	±0.2mm
配套軸的軸向跳動	±0.8mm
最大轉速	6,000rpm(通孔軸) 12,000rpm(軸套型)
抗振動 (DIN EN 60068-2-6)	100 m/s2(10~2,000Hz)
抗沖擊 (DIN EN 60068-2-27)	1000 m/s2(6ms)
工作溫度	-40℃ ~ +100℃
儲存溫度	-40℃ ~ +100℃
軸材料	鋁，陶瓷涂層1
外殼材料	鋁
重量	大約 180g
連接類型	電纜，徑向 帶M23連接器電纜

¹只有安裝選項D軸不帶陶瓷涂層，表面陽極氧化處理，其余軸標配陶瓷涂層。

技術數據（電氣）

電源電壓	DC 5V±10% 或 DC 5 ~ 26V
最高輸出頻率	400 kHz(數據和零位)
零位脈沖寬度	180°門控(B低電平)
脈沖數	1000,1024,2000,2048,4096
脈沖形狀	方波

電氣連接 M23連接器(Conin)，12腳/電纜

顏色	PIN	信號
紅色	12	DC 5/5 ~ 26V
黑色	10	GND
藍色	5	A
綠色	8	B
紫色	3	Z
藍色/黑色	6	A
綠色/黑色	1	B
紫色/黑色	4	Z
屏蔽	屏蔽	屏蔽

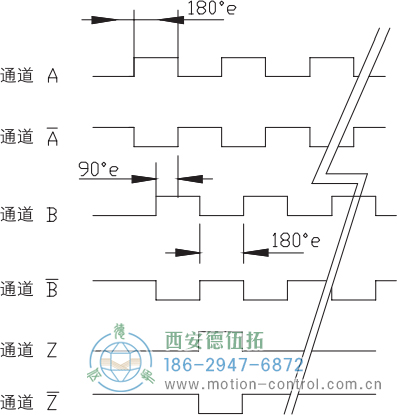

信號格式
從編碼器后部看，逆時針旋轉

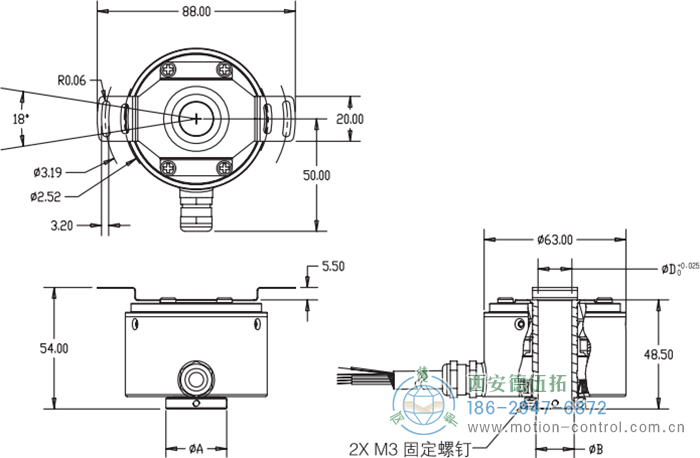

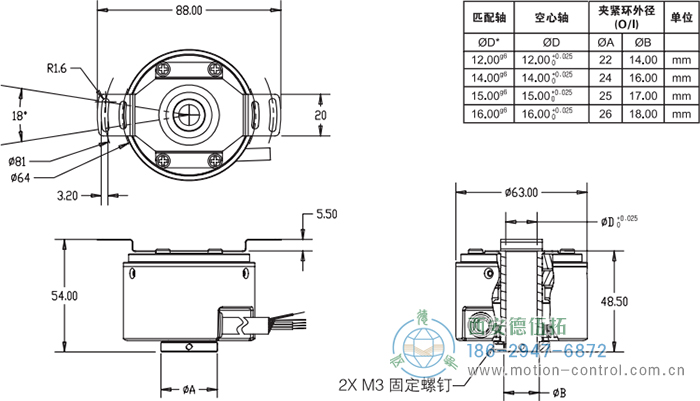

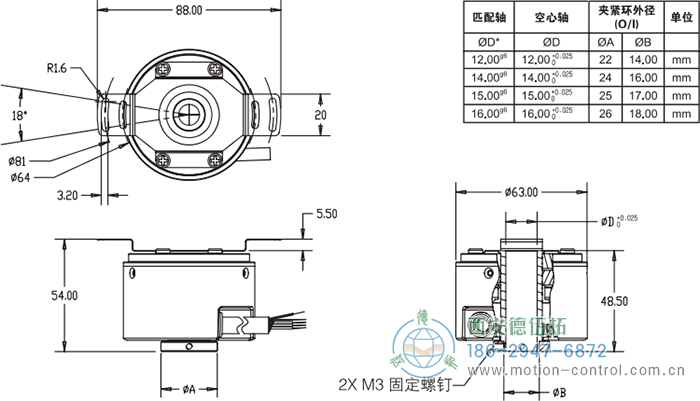

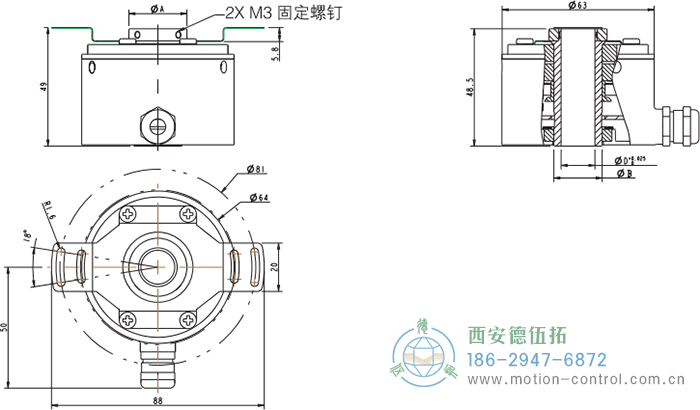

RI64空心軸標準光電增量編碼器外形及安裝尺寸

軸安裝=F:軸套型，前夾緊環;IP64


軸安裝=F:軸套型，前夾緊環;IP67


軸安裝=H:通孔軸，后夾緊環;IP64


軸安裝=H:通孔軸，后夾緊環;IP67


軸安裝=D:通孔軸，前夾緊環;IP64


軸安裝=D:通孔軸，前夾緊環;IP67

RI64光電增量輕載編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的RI64光電增量輕載編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	脈沖數	電源電壓1，2	彈簧片	防護等級	軸安裝	軸徑	輸出	連接	電纜長度	電纜端部插頭4
□/	□	□	□	□	□	□	□	□	□	□
RI64	1000 1024 2000 3600 4096	A 5VDC E 5-26VDC	O 無 V 63 W 81/64 P 56單側	4 IP64 7 IP67	F 軸套型， 前夾緊環 H 通孔軸，后夾緊環 D 通孔軸，前夾緊環3	2 10mm 7 12mm 9 14mm D 15mm G 16mm	T1 TTL（RS422） I2 推挽互補	B PVC電纜	B5 1.5m A5 0.5m D0 3m F0 5m K0 10m P0 15m U0 20m V0 25m	O 無接頭 I M23公插頭，順時針5 D M23公插頭，逆時針6

¹輸出T，電源電壓直流5V和直流5-26V都可選。
²輸出I，僅電源電壓B直流5-26V可選。
³軸安裝選項D的軸不帶陶瓷涂層，表面陽極氧化處理。
⁴應要求可提供其他的電纜插頭(M12;MIL 7pin;MIL 12pin...)
⁵M23(Conin)，12極，ccw，匹配連接器I的插頭，訂貨號3 539 229
⁶M23(Conin)，12極，cw，匹配連接器D的插頭，訂貨號3 539 202
示例：RI64/2048BV4H7IBB5O
